ECR Medio Ambiente Barcelona fue contratada por SAT3 para llevar a cabo la auscultación del túnel de la línea R4 de la Red de Cercanías de Barcelona. El proyecto se sitúa en el municipio de Sabadell donde se está construyendo un edificio plurifamiliar entre medianeras, ubicado en la calle Calasanç Duran 24-26.
OBJECTIVOS:
- Monitorear y controlar posibles subsidencias y deformaciones en el túnel de cercanías como consecuencia de las obras de construcción cercanas;
- Registrar la geometría del túnel mediante lecturas topográficas de convergencia conforme al Plan de Auscultación.
DETALLES DEL PROYECTO:

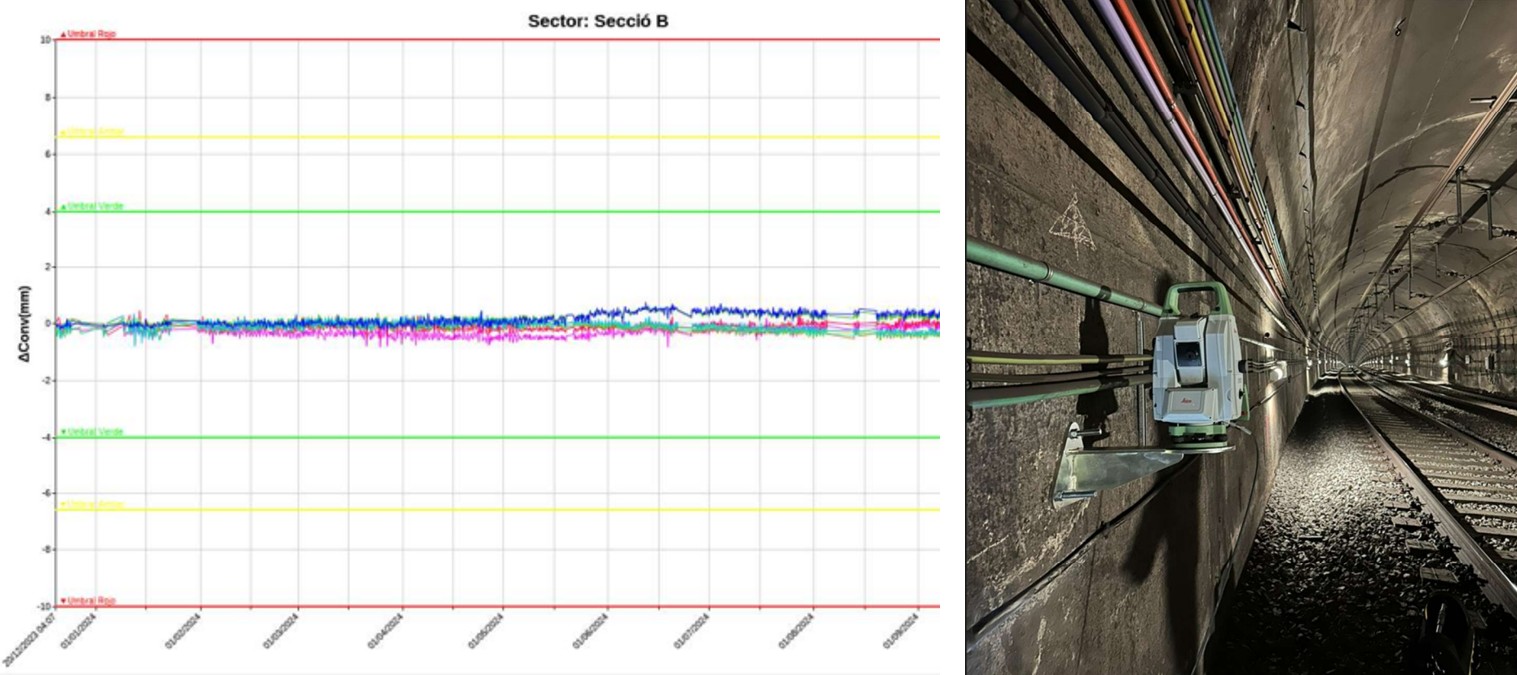

Se utilizó una Estación Total Robotizada Leica TM60, con una precisión angular de 0.5 segundos sexagesimales y precisión en distancias de 0.6 mm + 1 ppm.
Se instalaron 7 secciones de convergencia en el interior del túnel, clasificadas en:
- Secciones Tipo 1 (B, C, D, E, F): compuestas por 5 prismas cada una;
- Secciones Tipo 2 (A y G): compuestas por 3 prismas.
Las secciones se distribuyen estratégicamente para controlar posibles deformaciones en planta.
